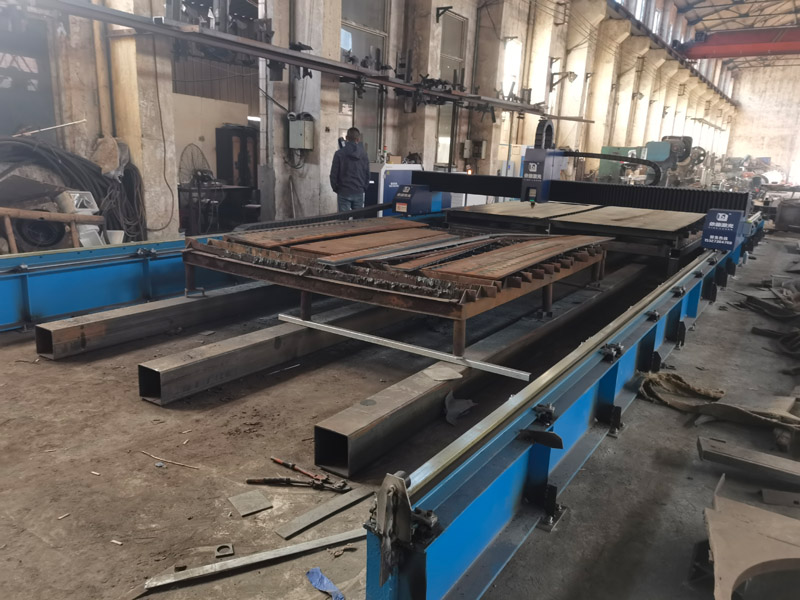

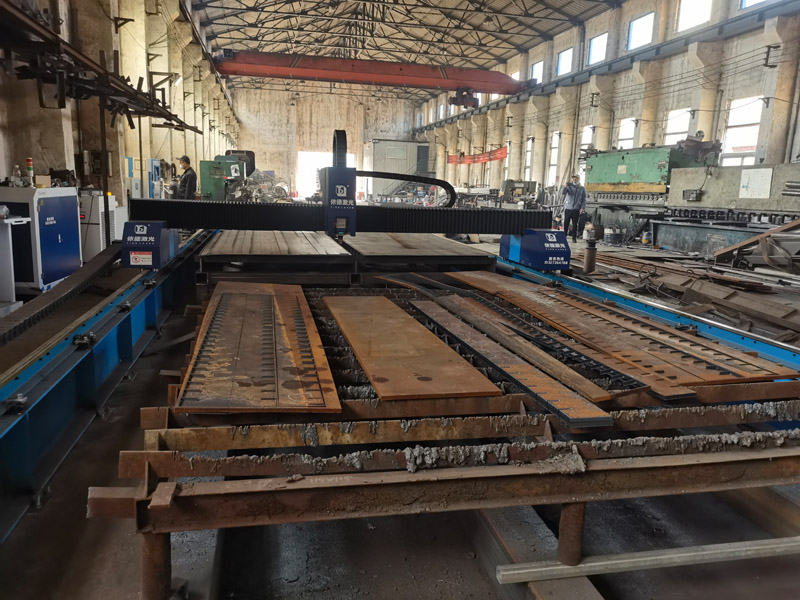

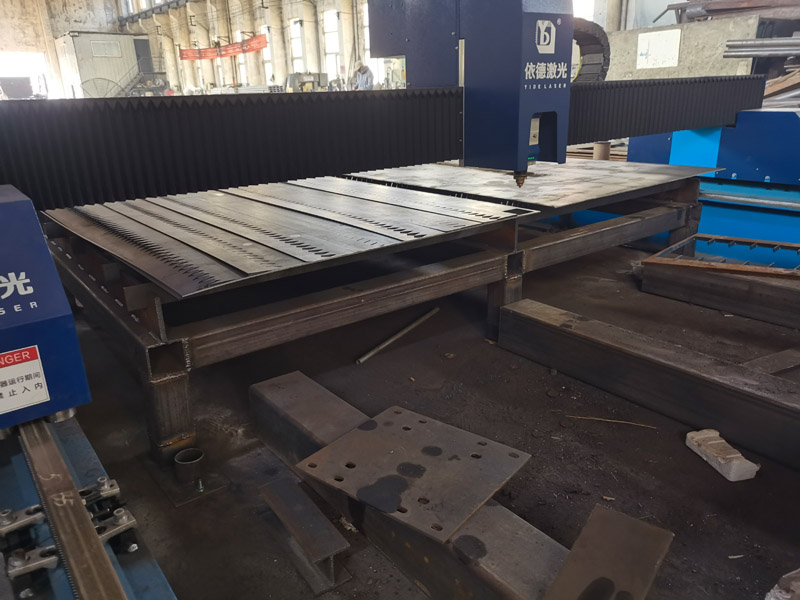

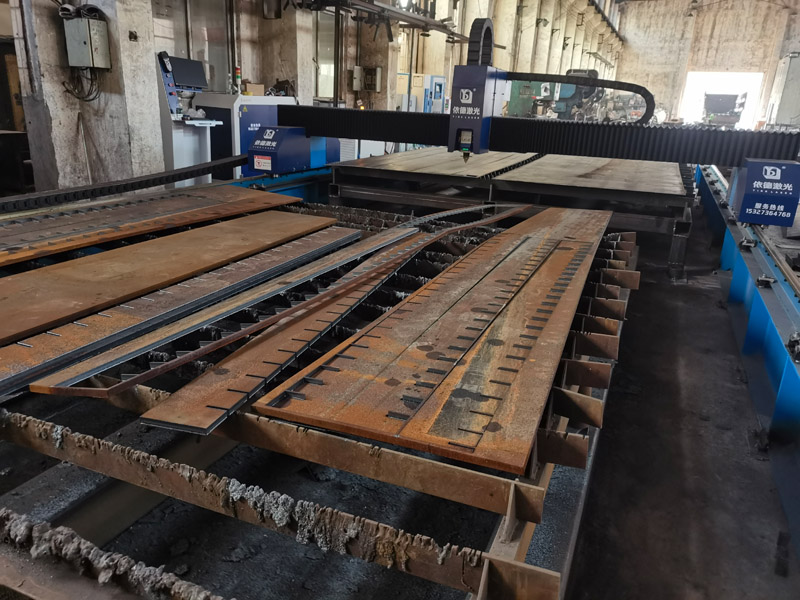

地軌式龍門光釬激光切割機是武漢武漢依德焊割設備有限公司最新研制開發的具有國際水平的中功率光纖專用數控光纖激光切割機。
本公司生產的光纖激光切割機，采用具有國際先進技術的中功率光纖激光器，配備進口高精密滾珠絲桿與直線導軌等高效傳動機構，通過先進的數控系統，集合而成的精密數控光纖激光切割機，是集激光切割、精密機械、數控技術等學科于一體的高新技術產品，該機動態性能好，伺服響應快，配以中功率光纖激光器，實現較高的切割效率。主要用于碳鋼板、不銹鋼板、鋁合金等金屬材料的切割和成形是金屬材料加工行業的首選切割機型。
適用材料和行業應用
應用行業：金屬切割、電氣開關制造、電梯制造、家用電器制造、廚具制造、工具加工、等多種機械制造加工行業。
適用材料：專業用于切割多種薄金屬板材,優質切碳鋼板，不銹鋼板，還可切割鋁合金板、鍍鋅板、電解板、硅鋼、鈦合金、鍍鋁鋅板、薄黃銅板等多種金屬材料。
產品特點：
1．該機采用進口高精密齒輪齒條及精密地軌式結構，傳動平穩，高速度高精度。
2．床身采用整體板焊結構，然后再進行振動時效處理，可以完全消除焊接及加工的應力，剛性好、精度高、可保持長時間使用不變形，大大提高運動時的響應速度和床身的穩定性。
4．X、Y、Z軸均采用日本進口伺服電機，高精度、高轉速、大扭矩、大慣量、性能穩定耐用。保證了整機的高速度及加速性。
5．采用基于Windows操作系統的光纖激光切割機專用數控系統，集成了很多激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單。
6．上海柏楚是數控切割機實現“全時切割、高效切割和高套料率切割”的核心技術，是有效節省材料，提高切割效率的根本保證。
7．切割頭選用本公司生產的光纖激光專用切割頭以及電容式傳感，感應精度高、反應靈敏、性能最為穩定可靠。
機器的主要技術指標如下表
序號 | 性 能 指 標 參 數 | 備 注 | |
1 | 加工幅面（長×寬） | 14000mm×4000mm | 地軌式結構 |
2 | X軸行程 | 4000mm | 有效3000MM |
3 | Y軸行程 | 14000mm | 有效12000MM |
4 | Z軸行程 | 120mm | |
5 | X/Y軸定位精度 | 0.05mm/m | |
6 | X/Y軸重復定位精度 | +0.05mm | |
7 | 最大加速度 | 0.5G | |
8 | 機床重量 | 1200Kg | |
9 | 工作臺最大載重： | - | 按圖紙焊接 |
10 | 相數： | 3 | |
11 | 電源額定電壓： | 380V | |
12 | 頻率： | 50Hz | |
13 | 總電源防護等級： | IP54 | |
切割厚度參數指標如下：
| MFSC-12000W 連續激光器 | |||||||||
| 厚度 | 速度 | 功率 | 氣 | 氣壓 | 噴嘴 | 焦點位置 | 切割高度 | 備 | |
| 材 | |||||||||
| 料 | (mm) | (m/min) | （W) | 體 | （ bar ) | (mm) | （mm） | （mm） | 注 |
| 碳鋼 | 1 | 60-80 | 8 | 2 | 0 | 0.5 | |||
| 2 | 45-50 | 8 | 3 | -0.5 | 0.5 | ||||
| 3 | 32-38 | 8 | 3 | -1 | 0.5 | ||||
| 4 | 23-28 | 8 | 3 | -1 | 0.5 | ||||
| 5 | 20-23 | 18 | 4 | -2 | 0.5 | 1 | |||
| 6 | 16-20 | 8 | 4 | -2 | 0.5 | ||||
| 8 | 10月13日 | 8 | 5 | -3 | 0.5 | ||||
| 10 | 5.5-7.5 | N2/ Air | 10 | 5 | -3 | 0.5 | |||
| 12 | 4.0-5.5 | 12000 | 16 | 5 | -3 | 0.5 | |||
| 8 | 2.3-2.5 | 4000 | 0.6 | 1.2 | 10 | 0.6 | |||
| 10 | 2.0-2.2 | 6000 | 0.6 | 1.2 | 11 | 0.6 | |||
| 12 | 1.8-2.0 | 6000 | 0.6 | 1.2 | 12 | 0.6 | |||
| 14 | 1.6-1.8 | 8000 | 0.6 | 1.4 | 12 | 0.6 | |||
| 16 | 1.5-1.7 | 8000 | 0.5 | 單 1.4 | 13 | 0.5 | |||
| 18 | 1.6-1.7 | 10000 | 0.5 | 單 1.5 | 14 | 0.5 | |||
| 20 | 1.4-1.6 | 12000 | 0.5 | 單 1.5 | 15 | 0.5 | |||
| 22 | 1.3-1.5 | 12000 | 0.5 | 單 1.5 | 15 | 0.5 | |||
| 25 | 1.0-1.2 | 12000 | O2 | 0.55 | 單 1.5 | 15 | 0.5 | ||
| 碳 鋼 | 30 | 0.8-1.0 | 12000 | 0.7 | 單 1.7 | 16 | 0.5 | ||
| 35 | 0.5-0.7 | 12000 | 1.5 | 單 1.7 | 17 | 0.5 | |||
| 40 | 0.3-0.4 | 12000 | O2 | 1.2 | 單 1.7 | 17 | 0.5 | ||
| 不銹鋼 | 1 | 60-80 | 8 | 2 | 0 | 0.5 | |||
| 2 | 60-70 | 8 | 3 | -0.5 | 0.5 | ||||
| 3 | 50-60 | 8 | 3 | -0.5 | 0.5 | ||||
| 4 | 35-43 | 8 | 3 | -1 | 0.5 | ||||
| 5 | 20-25 | 8 | 4 | -1.5 | 0.5 | ||||
| 6 | 18-22 | 8 | 4 | -2 | 0.5 | ||||
| 8 | 15-17 | 8 | 5 | -3 | 0.5 | ||||
| 10 | 7.0-8.0 | 8 | 5 | -3 | 0.5 | ||||
| 12 | 6.0-7.0 | 18 | 5 | -3 | 0.5 | ||||
| 14 | 4.0-5.0 | 18 | 5 | -5 | 0.5 | ||||
| 16 | 2.5-3.0 | 12000 | N2 | 20 | 5 | -6 | 0.5 | ||
| 18 | 1.6-2.0 | 20 | 5 | -10 | 0.5 | ||||
| 20 | 1.4-1.5 | 20 | 5 | -11 | 0.3 | ||||
| 22 | 1.2-1.4 | 20 | 5 | -12 | 0.5 | ||||
| 25 | 0.8-1.2 | 20 | 6 | -13 | 0.5 | ||||
| 30 | 0.3-0.4 | 25 | 5 | 7 | 0.5 | ||||
| 35 | 0.2-0.3 | 25 | 5 | 7 | 0.5 | ||||
| 40 | 0.1-0.15 | 25 | 5 | 7 | 0.5 | ||||
