此款機子為小龍門雙火焰數控切割機，整機配備2把數控火焰割炬，主要應用于純碳鋼板的切割下料，可同時切割相同的異型零件，跨度為橫向3000mm，縱向標配為6000mm,可根據具體要求加長至：9000mm、12000mm等。切割厚度為6-150mm。可以拉單個直條。
此機主要應用領域與YDHG-3000-1型一樣，廣泛應用于船舶制造、礦山煤碳機械、工程機械、鋼材市場加工下料、橋梁冶金，及其他重型機械制造加工領域等。
更多技術咨詢電話微信：15327364768 QQ2726606579
小龍門數控切割機YDHG-3000
產品價格報價，請聯系我們咨詢
主機規格用 3000mm
導軌長度 6000mm
數控火焰 火焰割炬2套
自動點火 2套
氣路管帶裝置 2套
縱向驅動方式 電機,齒條
管路傳動方式 橫向拖鏈、縱向掛架
火焰切割氣體 氧、乙炔（或氧、丙烷）
數控切割機系統 依德
驅動系統/電機 國產步進
有效切割寬度 2300mm
有效切割長度 4800mm
數控火焰切割機厚度 6－150mm
穿孔切割厚度 ≤80mm
割炬升降距離 150-230mm
整機運行速度 0-3500mm/min
設定速度誤差 ±0.5mm
縱向?qū)к?nbsp; 可以按需延長
割槍 可以增加
|
配置參數
|
小龍門數控切割機技術指標
|
||||
|
橫向跨度
|
3m
|
||||
|
有效切割長度
|
2.5m
|
||||
|
縱向長度
|
6m
|
9m
|
12m
|
15m
|
18m
|
|
有效切割長度
|
4.8m
|
7.8m
|
10.8m
|
13.8m
|
16.8m
|
|
數控系統
|
YDHG-II
|
||||
|
驅動方式
|
國產雙邊驅動\進口伺服單\雙邊驅動
|
||||
|
火焰切割氣體
|
乙炔\炳烷\煤氣\液化氣
|
||||
|
火焰切割厚度
|
5-200mm
|
||||
|
等離子電源
|
國產電源、美國海寶、飛馬特、凱爾貝
|
||||
|
等離子切割厚度
|
國產0.5-20mm、進口0.5-25mm
|
||||
數控系統簡介：
系統功能：處理器：采用工業級ARM7 處理芯片；
1.示：7 英寸彩屏液晶顯示，入\輸出：系統提供13 路光電隔離輸入，8 路光電隔離輸出
2.YDHG-I切割機數控系統適用于各類火焰/等離子，高壓水射流，激光切割機，廣泛應用于金
屬加工，廣告，石材等行業。
3.該系統高可靠設計，具有抗等離子干擾，防雷擊，浪涌的能力。
4.實用的火焰/等離子切割工藝，等離子加工時，自動完成拐角速度控制, 和調高器控制;
5.具有割縫補償功能，并檢測程序中補償是否合理, 作出相應報告,供用戶選擇;
6.點恢復，自動斷電恢復功能，斷點自動記憶;
7.任意選段和選穿孔點加工功能;
8.具有適用于厚板的外延穿孔功能, 和適合薄板的搭橋功能;
9.回退，選段，斷點恢復中, 可任選穿孔位置等功能，極大方便用戶的操控;
10.時可以轉移切割;
11.采用了特殊的小線段處理功能，行走流暢, 可廣泛的應用于金屬下料及廣告、鐵藝等；
12. 24 種圖形（擴充和自定義）的零件庫，包含了常用的基本加工零件；
13.各種套料軟件完全兼容等;
14.英文操作界面轉換，動態圖形顯示，1～8倍的圖形放大，動點自動跟蹤，采用U 盤讀取程序和及
時軟件升級。
1.示：7 英寸彩屏液晶顯示，入\輸出：系統提供13 路光電隔離輸入，8 路光電隔離輸出
2.YDHG-I切割機數控系統適用于各類火焰/等離子，高壓水射流，激光切割機，廣泛應用于金
屬加工，廣告，石材等行業。
3.該系統高可靠設計，具有抗等離子干擾，防雷擊，浪涌的能力。
4.實用的火焰/等離子切割工藝，等離子加工時，自動完成拐角速度控制, 和調高器控制;
5.具有割縫補償功能，并檢測程序中補償是否合理, 作出相應報告,供用戶選擇;
6.點恢復，自動斷電恢復功能，斷點自動記憶;
7.任意選段和選穿孔點加工功能;
8.具有適用于厚板的外延穿孔功能, 和適合薄板的搭橋功能;
9.回退，選段，斷點恢復中, 可任選穿孔位置等功能，極大方便用戶的操控;
10.時可以轉移切割;
11.采用了特殊的小線段處理功能，行走流暢, 可廣泛的應用于金屬下料及廣告、鐵藝等；
12. 24 種圖形（擴充和自定義）的零件庫，包含了常用的基本加工零件；
13.各種套料軟件完全兼容等;
14.英文操作界面轉換，動態圖形顯示，1～8倍的圖形放大，動點自動跟蹤，采用U 盤讀取程序和及
時軟件升級。

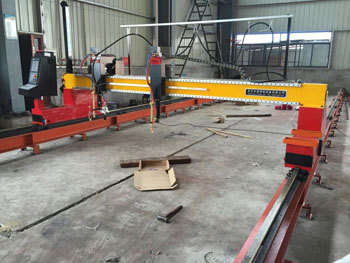

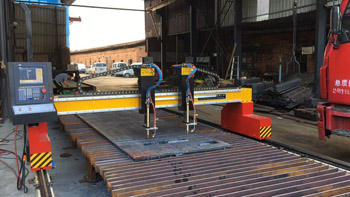

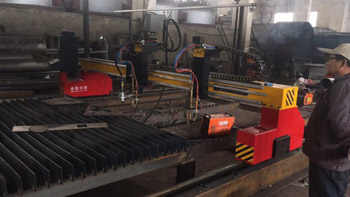

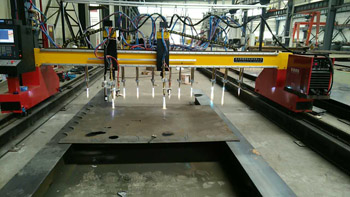

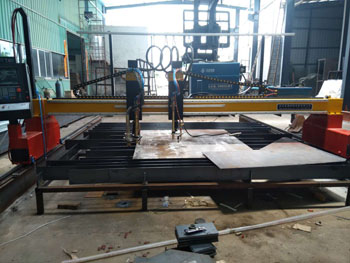

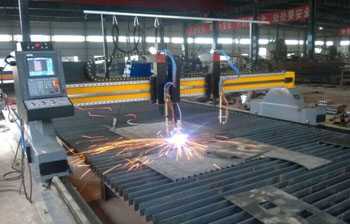

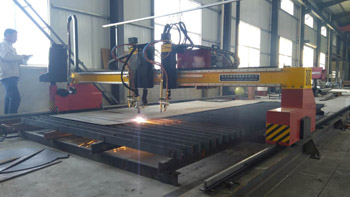

產品按客戶要求定制，圖片僅供參照：
